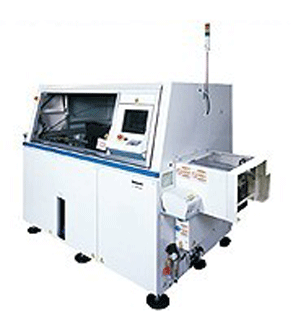

日本松下(PANASONIC)SMT_跳线插件机_NM-EJA4A

一、PANASONIC 高速跳线插件机NM-EJA4A产品介绍：

通过0.08S/点的高速插件以及速度内扩大移动量提高生产率的跳线插件机。

二、PANASONIC 高速跳线插件机NM-EJA4A产品特点：

1、提高插件速度和运转率使生产率提高*
通过实现一个插件头0.08 s/点的插件速度和约2.0 s/个的搬送速度，提高了生产率。
比如，与15年前相比，插件速度大约提高2.5倍，因此生产率得到提高。（与本公司JVK相比）
对插入错误，只需按动按钮便可进行再插入操作。
2、通过变换插入间距可以灵活对应*
5 mm ~ 31 mm之间，插入间距以1/100 mm单位可实行设定，可以灵活对应印刷基板电路设计。
3、通过全体自动补正功能的标准装备实现了高度信赖性*
通过搭载覆盖基板全体的两孔全体自动补正功能，便于对准插入孔的位置。
4、降低运行成本
通过变更引脚线折弯长度，引脚切割屑长度控制为最小限度，每插入1点的跳线供给量缩短2 mm，从而削减总体跳线的消费量。*
插入装置的折弯模采用了双面用模块，延长2倍的寿命。（与本公司JVKⅡ相比）*
插件机系列设备的搬送系?XY工作台、控制器、驱动器等实现共用化。
机种切换准备等作业和维护作业也有共通性。
5、操作性的提高
操作盘采用液晶触摸屏，进行诱导式操作实现简单操作。
能够单击切换日文／英文／中文的表示。
通过新控制器，存储程序增加为200个。数据文件的导出入除了使用软盘，大容量的SD存储卡也能够对应。
本公司以往机种(JV-JVK3B)的NC数据能够依旧使用。
显示日常保养检查的时期和作业内容，搭载了维护支援功能。
6、全球对应变压器*
由于内藏可对应220, 380, 400, 420, 480 V的新型全球对应变压器，不需要外接变压器。
*JVK3B共通规格
7、扩大功能选购件
通过大型基板对应选购件，实现最大尺寸650 mm × 381 mm基板的孔识别和插件。
通过搬送2片基板选购件，基板搭载时间缩短一半，从而提高生产率。特别对插件点数少的情况有效。

三、PANASONIC 高速跳线插件机NM-EJA4A产品参数：

*插件速度等值，会随条件而异。
*详细请参照《规格说明书》。
*1:也可对应三相 220 / 380 / 400 / 420 / 480 V
*2:不包括信号塔
