SUGIMOTO_TR-518FE_治具

  • TR-518FE
  • 治具
  • SUGIMOTO
  • 1
  • 已有600人浏览
  • 4.0(已有0人评价)
  • 购买数量: 购买中...

可替换同类产品

产品介绍规格参数包装清单产品评价

联系我们,我们将为您的产品量身定制。



治具/ICT在线测试仪/ICT测试治具

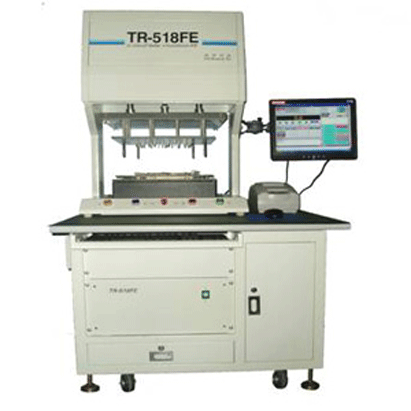

TR518FE是德律科技继成功推出TR518F之后,运用更先进之零組件及软体技术所开发之新一代机种。其主要特性在于测试速度较传统ICT快一倍以上。 此外,更具有可程式化开短路学习模式设定,满足各种不同待测物之测试特性。对于高针点的产品或大批量之制程,无疑是一台抵两台的选择,无论在设备本身或治具投资上均可因此而大大降低成本。


   视窗版作业环境、人性化界面设计、操作简易

   电脑自动学习并自动产生,开/短路、Pin Information及IC
   保护二极体之测试程式

   电脑自动隔离点选择功能,自动判断信号源及信号流入方向

   可网路连线,并结合资料库管理及测试站监控程式

   完整测试统计资料及报表产生,且自动储存,不因断电而遗失数据
   系統具自我诊断功能及远端遙控功能
   Board View功能可即時显示不良元件、针点之位置,方便
    检修

   高科技半導體CMOS Switching設計,無壽命限制,待測物
   安全性最高

   操作界面可以压床式、真空式、Off-Line、In-Line等模式
   大型主机设计,高密度SwitchingBoard,最高可达3584
   测试点

   可加装调整装置具动态调整裝調整功能
   多重安全性设计,确实保障操作人員

   率先引进TestJet Technology技术,检测SMT元件开路空
   焊問題,效果最佳
   应用IC Clamping Diode技术,可辅助检测 BGA 开路空焊问题

   辅助学习模組可检测IC反向问题
   漏电流量测方式可辅助检测電容容性达50-60%
   选项功能强大,可针对同之测试需求,加裝如频率量测、
   电压量测、电流量测
   具备1MHZ信号源,可精确量测小电容小电感

   具三点量测模式,可量测电晶体FET、SCR等元件,并可对
    Photo-Coupler提供四点量测,确实检测上述元件 之反插
   问题

   具Pin Contact检查功能


在线测试仪规格参数表

项 目

详 细 参 数

测试点数

标准配备:256点,可以每片开关板64点或128点扩充至1792点

大型主机(8u):可以每片关开板256点扩充至3584点

测试步骤

最大步骤: 12288步骤,可依需求扩充

测试时间

开路/短路测试:每1000点约1Sec(Typical DUT)

元件测试:每一元件约0.6mSec至30mSec(Typical DUT)

测试范围

电阻:0.1Ω至40MΩ 电晶体/二极体: 0.1V至9.99V

电容:1.0PF至100mF Zener Diode: 标准,0.1V至9.99V,选配HV,0.1V至48V

电感:1.0UH至60H

隔离点电路

隔离点自动选择,每测试步骤5点

测试值上下限设定范围

上限:+1%至999% 下限:-1%至-99%

可测电路板尺寸

标准配备: 420mm(宽)×300mm(深)×100mm(高)

选购配备: 500mm(宽)×350mm(深)×130mm(高),更大尺寸基板可依需求订做.

主控制电脑

Pentium等级以上PC

监视器

15〃夜晶显示器

记忆设备

3.5 1.44MB,磁碟机一台,80GB以上硬式磁碟机一台

列印机

标准配备:微型印表机

*其它选购配备

Windows作业系统环境,多国语言使用界面(英文、中文、日文)

Trace Level 图形显示检修软体。

网络连线及远端遥控维修,Bar Code Reader(Printer)Package,

Auto Test Program Generator,Data Transfer Generator

光电保护及多连板自动盖章功能

实装板程式烧录功能

*选项测试功能

HP TestJet功能:

可测IC数量:标准配备,64频道/MUX CARD

最大扩充,960频道 测试时间:2mSec/Pin

Frequency Measurement: 4Channels,<100MHz

Duty Ratio Measurement: Watch Dog Timer 4 Channels, 1Hz-900KHz

Voltage Measurement: 8 Channels, -30V--+30V

Current Measurement: 1 Channels, 2uA and up

电源

AC100V-120V,200V-240V,50Hz-60Hz,350W

尺寸重量

OFF LINE TYPE: 960mm(宽)×850mm(深)×1530mm(高),约200Kg

IN LINE TYPE: 1000mm(宽)×720mm(深)×17200mm(高),约350Kg
