JISC_拉压簧试验机_SFU-50N

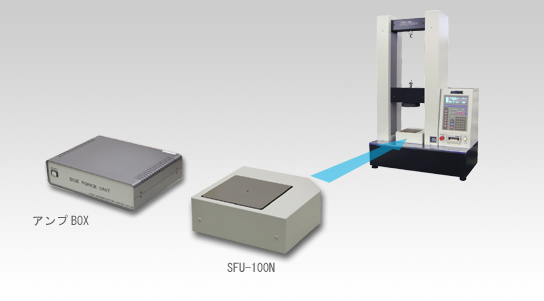

侧向力测试单元 SFU-50N,100N,1kN

■　在安装上特别追加的侧向力单元之后，原来的基本弹簧试验功能完全不变,精密弹簧所需
    的侧力资料亦可测的。
■　在X方向和Y方向盘上各配置2个力量传感器，可同时测出X方向和Y方向的合力值(综合力)
      侧向力和作用角，以及Z轴转动得扭转力。
■　使用配套的绘制图形软件，可以做到在测试范围里连续显示压缩力值、侧向力以及
    扭转力的图形，全程分析测试资料。
■　从图形资料里，取出长度基准或是力值基准资料，试验机会依据已设定的基准资料，逐一
    测出所需的评估资料。


型号	SFU-50N	SFU-100N	SFU-1kN
分辨率	1/10000
最大耐压力 (Fz)	500N	5kN	20kN
最大测试荷重 (Fxy)	50N	100N	1kN
最大扭转扭矩值 (Mz)	2Nm	10Nm	150Nm
最大允许超载	300%		200%
感应压板尺寸(mm)	W60×D60	W150×D150	W200×D200
外形尺寸(mm)	W178×D108×H57	W250×D250×H70	W320×D370×H85
电源	100V ~ 240V
重 量	约5kg	约25kg	约60kg
