Roundtest （圆度、圆柱形状测量仪）RA-120/120P
211系列-圆度测量仪
日本三丰品牌 MITUTOYO 211-621 形状测量仪
特点：
1、Roundtest RA-120/120P：袖珍型，价格适中，易于使用，适于车间环境中对工件的几何测量。其数据分析完全可以满足实验室圆度测量仪的要求，检出器的测量范围宽达±1000μm，精密旋转工作台具有很高的旋转精度。
2、RA-120具有内置于主机的专用处理器与控制面板，用以控制设备操作。
3、RA-120P基于PC，通过ROUNDPAK软件控制所有操作。
技术参数：
旋转工作台
重复精度：（0.04+6H/10000）μm H为测量高度（mm）
轴向：（0.04+6X/10000）μm X为测量半径（mm）
旋转速度：6rpm
工作台有效直径：Φ150mm
最大调心幅度：±3mm
最大调水平幅度：±1°
最大测量直径：Φ280mm
最大工件直径：Φ440mm
台面最大承重：25kg
垂直轴（Z轴）
垂直移动：280mm
最大检测高度：离旋转工作台280mm
最大检测深度：100mm（最小内径：30mm）
水平臂（X轴）
水平移动：165mm（包括工作台旋转中心25mm的突出量）
测针和测头
测量范围：±1000μm
测力：70-100mN
标准测头：12AAB681，硬质合金球，Φ1.6mm
测量方向：双方向
测头角度调整：±45°（带刻度）
数据分析器：
处理器：内置（配备了Roundpark-120P的PC）*
数据采集点数：最大3600点/转
数据分析项：圆度，同轴度，同心度，平面度，径向圆周跳动，轴向圆周跳动，与轴的垂直度，与平面的垂直度，厚度偏差，平行度
用于圆度评估的参考圆：LSC,MZC,MIC,MCC
记录器：内置行式热敏打印机（外部打印机：选件）*
记录的放大倍率：X5-X200,000自动（X1-X500,000）*
粗糙度成分的降低：低通滤波器，带通滤波器
滤波类型：2CR-75%,2CR-50%,2CR-75%（相对校正），2CR-50%（相位校正），高斯滤波器、滤波器关断
截止值：15upr,50upr,150upr,500upr,15-150upr,15-500upr,50-500upr,手动设定*
测量段数：最大5段（100段）*
*RA-120P
切口测量
基线/测量数据的重新计算
螺线偏心补偿
3D显示的旋转**
实时显示**
简化图表排列（单独图表排列）**
发线、辅助线、隐藏线、填充线**
被测数据的颜色设定**
生成剖面的偏离纪录**
记录剖面的缩放**
数据删除**
图形分析（被测点间的位移/角度）**
频谱分析**
单齿分析**
谐波分析**
输出文本数据（适于CSV格式）**
**ROUNDPAK软件的功能
供气：
气压： 390kpa
耗气量：30L/min
电源： 100V AC-240V AC,50/60Hz
尺寸（W×D×H）：450×360×636mm
重量：32kg（主机），2kg（空气调节机）

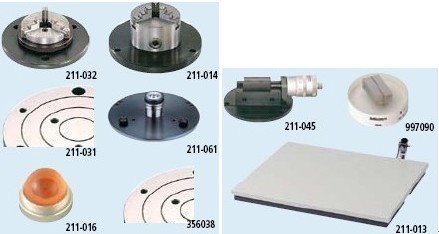

选件：
211-032：定心卡盘（外径：1-79mm，内径：16-69mm）
211-014：三爪卡盘（外径：2-78mm，内径：25-68mm）
211-031：微型卡盘（外径： 1-1.5mm）
211-061：套爪卡盘（外径：0.5-10mm）
356038：用于测量较低工件的辅助台
211-016：基准半球
211-045：倍率校正规
997090：校准用套装量块
12AAH320：X轴制动
211-013：防震台
12AAJ166：ROUNDPAK （英制/公制型）
12AAJ167：ROUNDPAK （公制型）
耗材：
12AAH181：打印纸 10卷/套
358592：空气过滤器滤芯 1件/套
358593：空气调节器调节件 10件/套

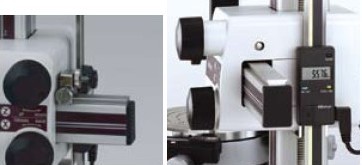

DAT（数字调整台）功能：
旋转工作台以数字方式显示调心、调水平。调心、调水平以往是一项难度大、精度要求高的工作，使用数字调整台则使其变得非常简单，不必经过特殊培训就可成功操作。
1、两个横断面“A”和“B”的初步测量。
2、初步测量后，监视器显示调心、调水平的调整值。
3、调整转盘的数字千分尺头，即可令监视器显示调整值。
4、调心、调水平完成。调心范围：±3mm 调水平的（倾角）范围：±1°
尺寸图片：单位（mm）
